pondělí 12. listopadu 2012

Suchá podlaha - systém "AKUFLOOR"

Od začátku jsem plánoval podlahu v podkroví se suchou skladbou. Začal jsem si zjišťovat různé možnosti a zalíbil se mi systém AKUFLOOR. Objednal jsem proto materiál a tuto skladbu budeme mít na domě. Já jsem ovšem tuto skladbu nedodržel úplně přesně jak to vymyslel Rockwool s Kronospanem. Jednak jsem nekupoval okrajové dilatační pásky, protože prodejci za ne chtějí šílené prachy (100bm stojí cca 1300,-kc) já jsem místo toho rozřezal asi 2,5 desky a nadělal jsem na moji pasové píle cca 100bm pásku za 30min práce a 300kc za materiál. Dále by měl být okraj podlahy po celém obvodu zpevněný pomoci pruhu dřevovláknité desky a OSB. Já jsem toto řešení nepoužil z důvodu toho, že hobru jsem u místních stavebnin nesehnal a na internetu mi takové malé množství nikdo nechtěl poslat. Tak jsem místo těchto zesílení použil na zesílení po obvodech místnosti a v zatěžovaných plochách proužky XPS, které jsem si opět nařezal na pasové píle. Vím že to není ideální řešení, ale pokud jde o nějaké zvýšené "akustické mosty" tak ty vůbec nevadí, protože když budem v ložnici tak dole nikdo nebude a dětské pokoje jsou nad těch. zázemím a garáží. Jinak je ale XPS velmi stabilní a podlaha se při došlápnutí u kraje "nehoupe".
Skladba podlahy je tedy odspodu:
1. stropní konstrukce z KVH 60x240mm
2. OSB 22mm
3. Kroceva izolace - podlahové desky z kamenné vaty Rockwool Steprock HD 50mm
4. OSB Kronospan 15mm ve dvou vrstvách celoplošné slepených PVAc lepidlem a pristrelenych sponkama 32mm
5. na tuto skladbu přijdou ještě podlahové prkna že sibiřského modřinu.
Do této skladby jsou schovene i rozvody vzduchotechniky, pod které jsem vkládal 2mm miralonu a na kanály pro dorovnání s vatou cca 9mm pruhy EPS co mi zbylo že skladby podlahy v přízemí.
Tento systém je použity v celém patře kromě místa pod vanou a sprchovým koutem. Vana bude zabudována a bude stát na hrubé podlaze. Ve sprchovém koutu budu dělat betonovou vaničku s mozaikovou dlažbou.

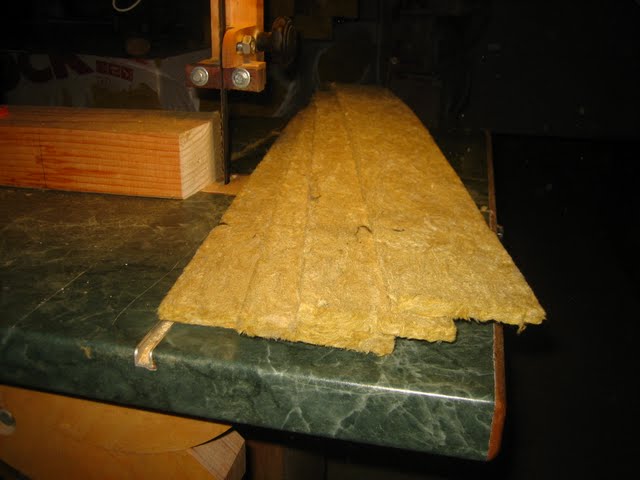

rozrezana deska na pruhy 8cm pro vyrobu dilatacnich pasku

Desky KRONOSPAN OSB SUPERFINISH /3 4P&D - dve palety celkem 94 desek

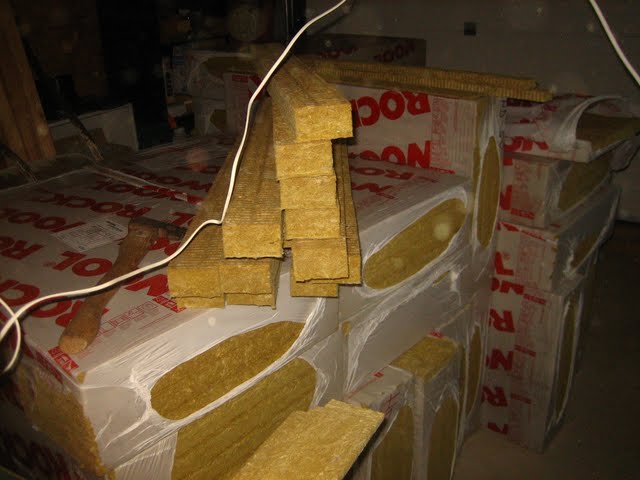

narezane dilatacni pasky

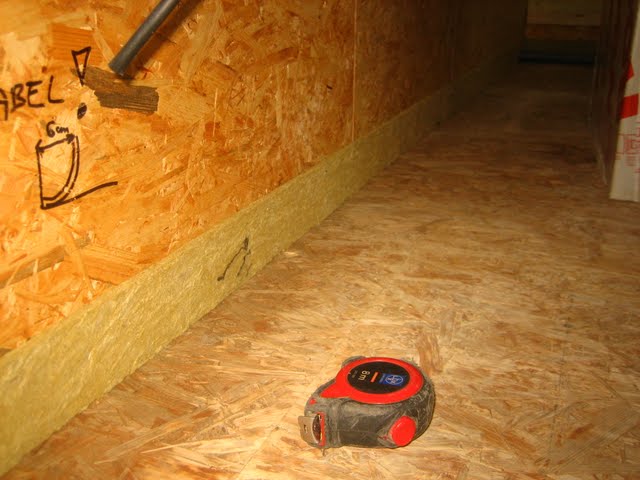

pasky jsem prisponkoval rucni sponkovackou


na rozvody vody a topeni jsem uz nic nevkladal


VZT kanal ve skladbe podlahy vedouci do loznice

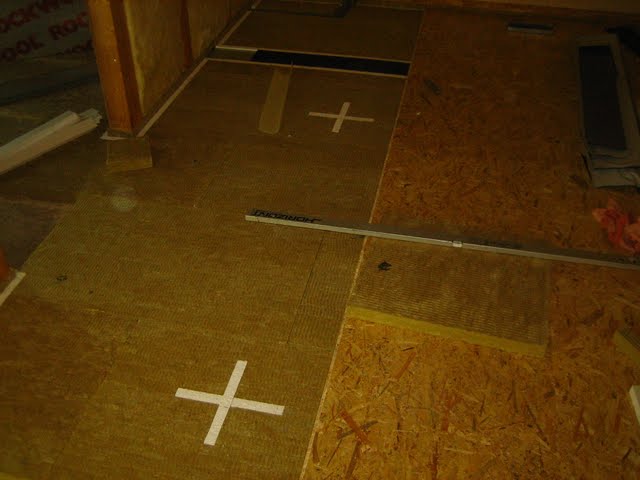

kanaly jsem taky zpevnil pasky XPS po jejich stranach


v mistech tvarovych spojek, jsem na kanaly prilozil miralon

na rovne useky potom 9mm pasky grafitoveho eps

vsechny vedeni vody a topeni jsem si nafotil

detail zesileni u steny v miste budouci nohy postele

protoze postel bude masivni, tak jsem zesilil i mista pod nohama v prostoru nerad bych, aby se podlaha pod nohama postele nejak prohnula kvuli stalemu statickemu zatizeni

PVAc lepidlo jsem nanasel hobby malirskym valeckem - slo to velmi rychle

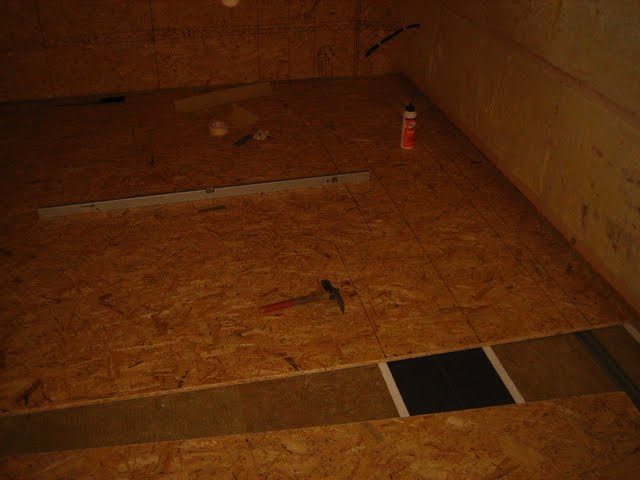

druha vrstva OSB je kolmo na spodni a dusledne dodrzuju prekryvani spar jednotlivych desek


4 komentáře:

  1. zdravim.
    chcem sa spytat, ako slo to lepenie dosiek s P+D? ja tiez planujem OSB podlahu ale ako povrchovu vrstvu, cize som rozmyslal ze to bude najlepsie lepit. ide pekne dotlacit perodrazku ked nanesiel celoplosne lepidlo? bud pouzijem s P+D alebo bez. Inak ak sa smiem spytat, aka povrchova uprava moze ist na OSB okrem laku? moze byt aj olej?
    dakujem, Ondro

    OdpovědětVymazat
    Odpovědi
    1. Ahoj Ondro, urcite ti doporucuji celoplosne prolepeni v pripade pouziti OSB jako pohledove vrstvy. Ja jsem lepil i pristreloval sponkama. Pokud budes postupovat dostatecne rychle pri nanaseni lepidla tak jako jsem to delal ja, tak neni problem desky pekne pritlacit nadoraz, protoze deska po lepidle pekne sklouzne pokud je cerstve. V pripade ze to nekde trosku bude dirit, tak pred brousenim sparu vytmelis a nikdo si toho ani nevsimne. Po pravde jsem olej na povrchovou upravdu podlahy z OSB nezkousel, ale nevidim duvod, proc by to nemohlo fungovat. Chce to ale povrch poradne celoplosne vybrousti do jemna tak, aby po naolejovani byl povrch pekne hladky a nezachytavali se ponozky o vlakna atd.. popr. po prvnim olejovani povrch jeste lehce zbrousit a rozlestit a udelat druhou vrstvu. At se dari, zdravi Petr

      Vymazat
  2. Ahoj Petře,

    nejprve slova obdivu za vytvalou a perfektní práci a také za přehršel skvělých informací!
    Měla bych dotaz ohledně tloušťky minerální vaty v podlaze. Píšeš, že jsi použil 50mm vaty. Jak jsi ale docíl toho, že ti ještě zbylo místo (na výšku) pro přikrytí potrubí VZT, které má také 50mm, nebo ne? Řešíme úplně stejnou skladbu, ale my tam máme 6cm, právě proto, abychom mohli VZT "obložit". Jak Vám podlaha akusticky funguje? Neduní, když je v ní tolik izolace?
    Předem moc děkuji za odpověď.

    Ať se daří!

    Julie

    OdpovědětVymazat
  3. Ahoj Julie, dekuji za pochvalu. Jde o to, ze nase vzduchotechnicke kanaly slouzi pouze ke vetrani a ne k topeni. V tom pripade lze tedy pouzit kanaly s mensim prurezem a sice 40x160mm ktere mame taky nainstalovane. Proto mi vychazi skladaba tak jak jsem ji poslal v clanku a je videt na fotkach. Pokud jde o akustiku tak s tim neni zadny problem. Samozrejme ze neco slyset je ale je to zanedbatelne a diky dispozicnimu reseni domu nemame problem. Navic je podkrovi odpocinkovu casti domu, takze kdyz jsme nahore, tak nejsme dole a opacne. S pozdravem Petr

    OdpovědětVymazat
